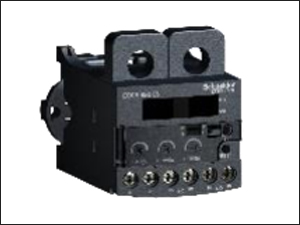

• Compact한 디자인으로 협소공간 설치 가능(SS형과 1 : 1
교체가능)
• 전면 LED Display를 통한 정확한 운전전류표시(L1과 L3중 높은 전류값 표시)
•
Trip발생시 LED창에 원인표시
• 정확한 결상보호(3초)
• 편리한 적용 : DIP SW.에
의한 단상(IP), 3상(3P)의 선택적용
• 인버터계통 사용원할 : 20~200Hz
• 접점
출력선택 가능[Fail safe(N) / Non-fail safe(R)] : 시켄스 구성의 편리성 극대화
• Din
Rail 및 Panel Mounting겸용으로 설치 간편 |
| |
|
|
|
| ◆ 정격사양 |
| 전류설정
|
Type
|
설정범위
|
| 05
|
0.5 ~ 6A
|
| 30
|
3 ~ 30A
|
| 60
|
10 ~ 60A
|
| 60A
이상 |
05 Type과
외부 CT를 조합하여 사용함 |
| 시간설정
|
기동지연시간 |
D-TIME |
1 ~ 30초
|
| 동작시간 |
O-TIME |
0.5 / 1 ~ 10초 |
| 복
귀 |
수동(즉시)
/ 전기적(원방)복귀 |
| 동작시간특성
|
정한시
|
| 허용오차
|
전
류 |
±5% |
| 시
간 |
±0.2sec |
| 사용환경 |
온
도 |
운
전 |
-20 ~ 60℃ |
| 보
관 |
-30 ~ 80℃ |
| 습
도 |
결빙 없는 상태에서 30 ~ 85% RH |
| 조작전원
|
전
압 |
24 |
AC/DC24V
|
| 110 |
AC110V ±15%, 50/60Hz |
| 220 |
AC220V ±15%, 50/60Hz |
| 440 |
AC440V ±15%, 50/60Hz |
| 출력접점 |
2-SPST(1a1b) |
AC250V / 3A 저항부하 |
| 보조접점
|
저
항 |
회로와
외함간 |
DC500V에서
10MΩ 이상 |
| 내
압 |
회로와
외함간 |
2.0kV 60Hz, 1분간 |
| 접점상호간 |
1.0kV 60Hz, 1분간 |
| 회로간
|
2.0kV 60Hz, 1분간 |
| 소비전력 |
2W미만 |
| 설치방식
|
35mm DIN-Rail
또는 Panel |
|
| |
|
|
|

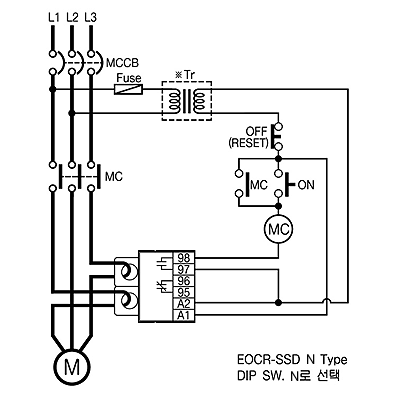

| ◆ 결선도 |
|
|
| |
|
|
|
"N"(Fail Safe)Type은
A1, A2(또는 L1, L2)에
조작전원을 인가하면
95  96은 open, 97 98은 close로
전환됨 |
|
|
|
