• MCU(Microprocessor Control Unit)내장
• Higher Precision & Real Time Processing Speed 구현
•
과전류 / 결상 / 역상 / 불공형 / 구속보호
• 기동지연시간 및 동작시간의 분리설정
• Digital
전류계 및 Digital 설정 기능 : 3상전류 5초간격 자동순환표시
• 동작 및 고장원인 Digital Data
표시
• 경보부하율 설정 및 경보신호 선택 기능
• 동작시간특성(정한시 / 반한시) 선택
• 수동(즉시) / 전기적(원방)복귀
• 초절전형
• 넓은 전류설정범위
•
무전압 해방기능(No Volt Release / Fail-safe Opreation)설정 |
| |
|
|
|
| ◆ 보호기능
및 특성 |
| 보호기능 |
DIP SW 설정 |
동작시간 |
동작조건특성 |
| 과전류 |
SW3
|
On |
INV |
설정
O-TIME의 반한시 특성곡선에 따라동작 |
운전전류(In)>설정전류(Is) |
| Off |
DEF
|
설정
O-TIME의 정한시 특성곡선에 따라동작 |
| 결
상 |
- |
- |
- |
3초이내
|
결상시 |
| 역
상 |
SW2 |
On |
RPR |
0.1초 |
역상시 |
| Off |
- |
기능무시 |
| 불평형 |
-
|
- |
- |
8초
|
상전류편차(D)>50% |
| 구
속 |
SW3 |
On |
INV |
|
구속시:
설정 D-TIME경과 후에도 운전(기동/돌입)전류가 설정전류의 3배 이상인 경우(In>3 x Is)
단 INV인 경우 동작하지않음 |
| Off |
DEF |
(설정
D-TIME 경과)즉시 |
|
| |
|
|
|
| ◆ 정격사양 |
| 모
델 |
EOCR-3DD/FD
|
| 전류설정
(Is) |
Type
|
설정범위
|
| 05 |
0.5 ~ 6/10A |
| 60 |
5 ~ 60A |
| 100
|
10
~ 120A |
외부CT 조합형
(외부 CT 변류비
100/5A ~ 600/5A) |
| 150
|
15
~ 180A |
| 200
|
20
~ 240A |
| 300 |
30 ~
360A |
| 400 |
40 ~
480A |
| 500 |
50 ~
600A |
| 600 |
60 ~
720A |
| 시간설정
|
DIP
SW3(동작시간특성)설정 |
off - DEF(정한시) |
on - INV(반한시) |
| 기동지연 |
D-TIME |
1
~ 120초 |
0 ~ 120초 |
| 동작시간 |
O-TIME |
0.3, 1 ~ 30초 |
1 ~ 30초 |
| 경보부하율
설정 |
ALERT |
설정전류(In)의 50 ~ 100% |
| 복
귀 |
수동(즉시)
/ 전기적(원방)복귀 |
| 전류감지
|
3CT(Three Integral CT) |
| 조작전원
|
전
압 |
24 |
AC/DC24V |
| 220 |
AC/DC85 ~ 250V |
| 주파수 |
50/60Hz |
| 보조접점 |
O.L |
2-SPST(1a1b) |
AC250V / 3A 저항부하 |
| A.L |
1-SPST(1a) |
AC250V / 3A 저항부하 |
| 동작시간
특성 |
DIP
SW3 |
On
/ INV |
반한시 |
| Off
/ DEF |
정한시 |
| 동작표시 |
4 Digit 7 Segment LED Display |
| 허용오차 |
전
류 |
I<1A : ±0.05A, I 1A
: ±5% |
| 시
간 |
t 3s
: ±0.2s, t >3s : ±5% |
| 사용환경
|
온
도 |
저장시 |
-30
~ 80℃ |
| 운전시 |
-20 ~ 60℃ |
| 습
도 |
결로가 없는 상태에서 30 ~ 85% RH |
| 절
연 |
저
항 |
외함과
회로간 |
DC500V Megger로 100MΩ 이상 |
| 내
압 |
외함과
회로간 |
2.0kV 상용주파수1분간 |
| 접점과
접점간 |
1.0kV 상용주파수1분간 |
| 회로와
회로간 |
2.0kV상용주파수1분간 |
| 소비전력 |
2W미만 |
| 취
부 |
전원
/ 출력부 |
35mm DIN-Rail / Panel |
| 제어
/ 표시부 |
패널매입형(Flush Mounting) |
FD에만 해당됨. |
|
| |
|
|
|

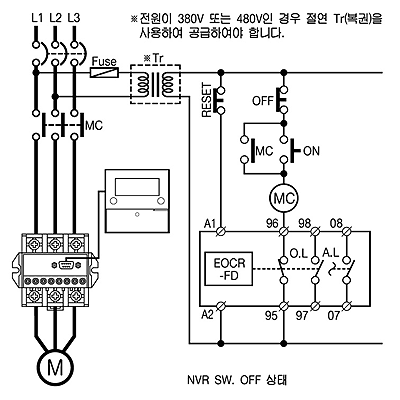

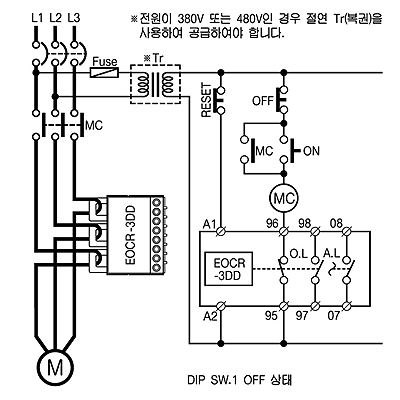

| ◆ 결선도 |
EOCR-3DD
|
EOCR-FD
|
|
|
| |
|
|
|
SW1(NVR)을 On위치에
두고 A1, A2에 조작전원을 인가하면
OL출력
95  96은 Open, 97  98은 Close로
전환됨 |
|
|
|
