- MCU( Micro Control Unit ) 내장
- Real Time Processing / Higher Precision
- 과전류 보호범위:0.5 ~ 60A, Wide Range Protection
(외부 CT사용시1 ~ 960A)
- 부족전류 보호범위 : 설정 과전류 이하
- 동작시간 특성
정한시 - 0.5 ~ 60A(60A 이상은 외부 CT조합)
반한시 - 0.5 ~ 10A(11A 이상은 외부 CT조합사용)
- 전류신호(4~20mA) 출력기능 : Transducer 기능
- 디지털 디스플레이
- 3상 전류자동순환표시 : Digital Ammeter(각상 5초간격) / 수동순환에 의한 1상 고정관리 가능
- 동작원인 디지털 표시 : Easy Troubleshooting
- 최종 동작원인 확인기능 : 3회까지의 Trip 원인 및 Trip시 전류확인가능, 정전 후 복전시에도 가능
- 수동(즉시) / 전기적(원방)복귀
- Fail Safe 기능(FS : ON)
- 자기진단 기능 - 계전기에 전원을 인가하면 계전기가 정상일때 여자되는 기능(설정으로 선택가능)
- 단자형과 관통형으로 다양한 설치환경에 적용이 가능함.
- 인버터와 같은 주파수 변환기기 계통에도 원활한 동작: 주파수 대응 범위는 20~400Hz
|
|
| ◆ 보호기능 |
| 보호기능 |
동작시간 |
| 과전류 |
설정된 ot에 따라 동작 |
| 부족전류 |
설정된 ut에 따라 동작 |
| 결상 |
3초 이내 |
| 역상 |
0.1 ~ 0.3초 |
| 불평형 |
8초 |
| 구속 |
lock |
dt 경과 후 0.5초 이내 동작(정한시 설정에만 동작함) |
|
stall |
0.5, 1 ~ 10초(정한시 설정에만 동작함) |
|
|
| ◆ 전류설정범위 |
|
설정범위 |
CT관통수 |
외부CT변류비 |
CT설정 |
비교 |
|
0.5~60A |
1 |
- |
OFF |
Wide Range |
|
0.25~3A |
2회관통 |
- |
2t |
|
|
0.1~1.2A |
5회관통 |
- |
5t |
|
|
1~12A |
1 |
10:5 |
10 |
정한시로 사용하면 외부CT는 불필요하고 CT설정을 하지 않아도 됨(Wide Range) |
|
1.5~18A |
1 |
15:5 |
15 |
|
2.0~24A |
1 |
20:5 |
20 |
|
2.5~30A |
1 |
25:5 |
25 |
|
3.0~36A |
1 |
30:5 |
30 |
|
4.0~48A |
1 |
40:5 |
40 |
|
5~60A |
1 |
50:5 |
50 |
|
6~72A |
1 |
60:5 |
60 |
|
|
7.5~90A |
1 |
75:5 |
75 |
|
|
10~120A |
1 |
100:5 |
100 |
|
|
12~144A |
1 |
120:5 |
120 |
|
|
15~180A |
1 |
150:5 |
150 |
|
|
20~240A |
1 |
200:5 |
200 |
|
|
25~300A |
1 |
250:5 |
250 |
|
|
30~360A |
1 |
300:5 |
300 |
|
|
40~480A |
1 |
400:5 |
400 |
|
|
50~600A |
1 |
500:5 |
500 |
|
|
60~720A |
1 |
600:5 |
600 |
|
|
75~900A |
1 |
750:5 |
700 |
|
|
80~960A |
1 |
800:5 |
800 |
|
|
| 주)Wide Range를 선택시 전류사용범위는 0.5~60A이하이나 가급적 모터 정격전류가 40A이하
(380V에서 15kw이하)에서 Wide Range로 적용하고 그 이상에서는 외부 CT 사용하는것을 권장합니다. |
|
| ◆ 정격사양 |
| 전류설정 |
과전류 |
0.5 ~ 960A(60A이상 외부 CT사용) |
| 부족전류 |
0.5 ~ 59A / OFF(외부 CT사용시 800 이하) |
| 불평형 |
5 ~ 50%(상전류 불평형율) / OFF |
| 시간설정 |
기동지연시간 |
dt |
1 ~ 220초(정한시) |
|
동작시간 |
ot |
0.2 ~ 30초(정한시), 1 ~ 30(반한시) |
|
복귀 |
수동(즉시) / 전기적복귀 |
|
조작전원 |
AC220 / 110V |
단자형 DC/AC85 ~ 250V, 50/60Hz |
FDE만 해당 |
|
관통형(외부CT 조합형)
- AC220V : ±15%, 50/60Hz
- AC110V : ±15%, 50/60Hz
- DC/AC24V |
|
출력접점 |
OC/UC |
2-SPST |
AC250V / 3A 저항부하 |
|
AL/UC |
1-SPST |
AC250V / 3A 저항부하 |
|
동작시간특성 |
과전류 |
0.5 ~ 10A 또는 외부 CT사용시 : 정한시 / 반한시 선택 |
|
11A이상 : 정한시 |
| 부족전류 |
정한시 |
|
허용오차 |
전 류 |
I<1A : ±0.05A, I≥1A : ±5% |
|
시 간 |
t≤3s : ±0.2s, t >3s : ±5% |
|
사용환경 |
온도 |
저장시 |
-30 ~ 80℃ |
|
운전시 |
-20 ~ 60℃ |
|
절 연 |
저 항 |
회로와 외함간 |
500VDC에서 10MΩ 이상 |
|
내 압 |
회로와 외함간 |
2.0kV60Hz, 1분간 |
| 접점상호간 |
1.0kV 60Hz, 1분간 |
|
회로간 |
2.0kV 60Hz, 1분간 |
|
설치방식 |
35mm Din Rail 또는 Panel |
|
소비전력 |
3W미만 |
|
| *전류(4~20mA) 출력선은 반드시 실드선 [2C~1.25mm-CVV-SB케이블]을 사용해야 한다. |
|

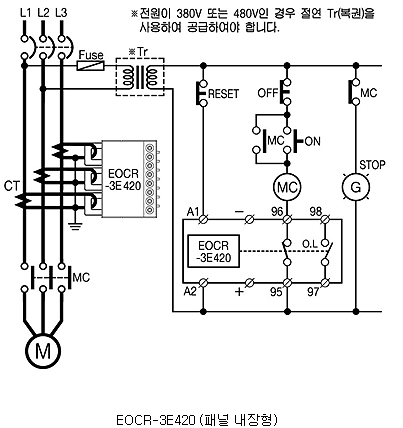

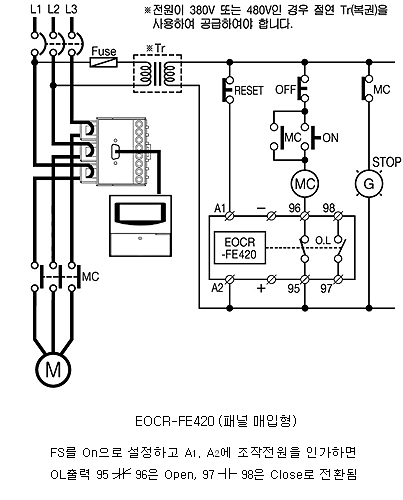

| ◆ 결선도 |
|
|
|
|
|
|
