• MCU(Microprocessor Control Unit)내장
• 과전류 / 결상 / 단락 / 지락보호
• 3상 운전전류 Digital 표시 (전류계)
•
JIS-C4601 / JIS-C4602를 만족하는 동작특성
• 고압모터 / 선로보호 선택
•
운전감시(Monitoring) 기능
• 3Ø3W, 3Ø4W, 3.3 또는 6.6kV 사용가능
• 조작전원 : AC 또는 DC(90~250V)
• 유도형OCR 3개, GR 1개, 전류계1개, 전류계
스위치(AS)1개
도합 6개와 동일한것임. |
| |
|
|
|
| ◆ 보호기능 |
| 보호항목 |
동작시간
|
| 과전류 |
설정시간(강반한시
곡선 1 ~ 10 Tap 설정) |
| 결
상 |
2초 |
| 단
락 |
0.05초 |
| 지
락 |
설정시간(0.1
~ 1.2초 Tap 설정) |
|
| |
|
|
|
| ◆ 정격사양 |
| 전류설정
|
Type
|
설정범위
|
| 과전류
/ OCR |
2,
2.5, 3, 3.5, 4, 4.5, 5, 6A |
| 단락전류
/ SCR |
20,
25, 30, 35, 40, 45, 50, 60A |
| 지락전류
/ OCGR |
0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.8, 1, 1.2A |
| 시간설정
|
OCR
동작시간 |
1,
2, 3,...8, 9, 10(반한시 특성곡선) |
| OCGR
동작시간 |
0.1, 0.2, 0.3, 0.4,
0.5, 0.6, 0.8, 1, 1.2초 |
| 복
귀 |
수동(즉시)
/ 전기적(원방)복귀 |
| 동작시간특성
|
과전류
/ OCR |
강반한시
|
| 결
상 / PLR |
정한시(DIP SW.1을 OFF에
두고 Motor보호로 사용시): 4초이내 |
| 단
락 / SCR |
순시 |
| 지
락 / OCGR |
정한시 |
| 조작전원
|
전
압 |
AC 또는 DC90 ~ 260V |
| 주파수 |
50/60Hz |
| 보조접점
|
OCR |
1-SPDT(1C) |
AC250V / 10A, DC30V
/ 10A 저항부하 |
| OCGR |
1-SPDT(1C) |
AC250V / 10A, DC30V
/ 10A 저항부하 |
| MONITOR |
1-SPST |
AC250V / 10A, DC30V
/ 10A 저항부하 |
| 모터기동
지연시간 정정범위 |
0, 10, 30, 120초 |
| CT고정비율 |
5:5, 10:5, 15:5, 20:5,
30:5, 40:5, 50:5, 60:5, 75:5 |
| 100:5, 150:5, 200:5,
300:5, 400:5, 500:5, 600:5 |
| 상기 이외의 전류는주문제작 |
| 주의
환경 |
온도: -20 ~ 60℃, 습도:
30 ~ 85%Rh(결로가 없는 상태) |
| 절연저항 |
10MΩ 이상(DC500V Megger) |
| 취
부 |
패널매입(Flush Mounting)
|
|
| |
|
|
|

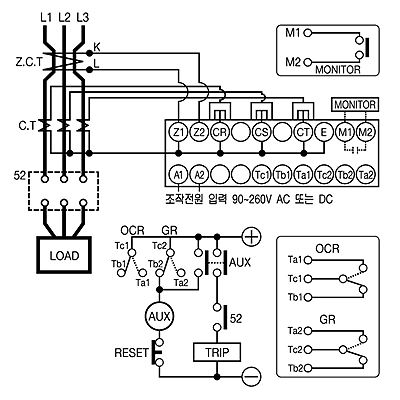

| ◆ 결선도 |
|
|
|
|
