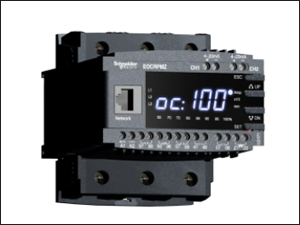

• 전류계 기능으로서 3상 전류 및 누설전류를
5초간격으로 자동순환표시
• 자동순환표시중 간단한 버튼조작에 의거 수동순환으로 전환이 가능하여
어느 한요소(3상중 1상 또는 누설전류)를 집중관리 기능
• 한개의 EOCR에 과전류 / 부족전류 / 지락 /
전류신호출력기능 보유
• 광범위한 사용범위 : 0.1~3600A - wide range : 0.5~60A / 5회
관통시 :
0.1~2.0A / 외부CT적용시 : 1~3600A
• 동작원인 표시는 문자와
숫자를 알기쉽게 표시함.
• 최종 동작원인은 3회까지 Trip 원인 및 Trip시 전류를 기억하며 정전후
복전시에도 동작확인됨.
• 타이머 기능이 있어 총 운전시간을 알 수 있고 시간을 설정하여 베어링
교체등 보수가 용이함.
• Bar-Graph가 있어 과부하 설정이 용이하고 그 모터의 부하율을 알
수
있음
• Transduser기능(4~20mA 전류신호출력)이 있어 집중관리 용이
• 과전류 동작특성은 정한시 / 반한시 / 열축적 반한시를 선택 사용
• 지락(누설)전류 검출 : 영상전류
검출방식
• 지락전류 동작특성은 정한시 / 반한시 중 선택 적용
• 과전류 보호특성
- 열축적 보호(Thermal Memory Protection : "th") : 반한시 적용시 모터
운전 중 발생된 열량의 누적 연산값을 기억하여 재기동시에 Cold curve
대신 바로 Hot curve에
의해 보호, 트립됨.
(모터정지 후 20분이 경과하면 자동적으로 초기화 전환)
- 열출적 비보호(Non-thermal Memory Protection : "In") : 반한시 적용시
모터 기동시에는 Cold curve 정상 운전시에는 Hot curve에 의해 보호,
트립됨.
• 착탈식 EOCR로 단자형 또는 관통형(단자대분리)으로 사용할 수 있음. |
|
|
| ◆ 보호기능
및 특성 |
| 보호기능 |
동작시간
|
동작조건특성
|
| 과전류 |
설정된
ot에 따라 동작 |
정한시
/ 반한시 / 열축적 반한시 선택가능 |
| 부족전류 |
설정된
ut에 따라 동작 |
정한시동작(0.2
~ 30초설정가능) |
| 결
상 |
3초이내 |
PL
Mode에서 기능 ON / OFF 가능 |
| 역
상 |
0.1~0.3초 |
RP
Mode에서 기능 ON / OFF 가능 |
| 불평형 |
8초
이내 |
-
최대상 전류를 기준으로 설정 %이상의 전류편차
발생시 동작
- [(최대상전류-최소상전류) / 최대상전류]x100[%] |
| 구
속 |
Stall(운전중) |
OFF/0.1
~ 10sec, Adjustable |
1.5
~ 5 Times "oc"Setting / 정한시 동작특성 |
| Lock(기동중) |
dt
경과후 0.5초 이내 동작 |
Off
/ 2 ~ 10 Times "oc"Setting / 정한시 동작특성 |
| 지
락 |
설정된
시간(Et)에 따라 동작 |
- 0.03
~ 10A : 정한시
- 0.03 ~ 1A : 정한시 / 반한시 선택가능
- Off |
|
|
|
|
|
| 보조기능 |
적요
|
동작조건특성
|
| 전류신호출력 |
4
~2 0mA |
Transducer
역할 |
| 총운전시간 |
설치후부터
총 모터운전시간 기록 (99999시간까지 표시) |
공장출하시
0시간으로 설정된 이후 도중에서 변경불가능함. |
| 운전시간 |
Off,
1 ~ 9900시간 설정 (최소 1시간 단위) |
모터를
가동할 때만 시간이 누적됨.(설정가능) |
| 복귀기능 |
H-r |
수동복귀 |
전면의
Reset Button 으로 복귀 |
| ER |
전기적복귀 |
제어전원의
차단에 의한 복귀 |
| A-r |
자동복귀(0.3초 복귀) |
0.3초
~ 59초 ~ 1분 ~ 20분, 설정가능 단, 결상, 역상, 지락, 구속, stall은 자동복귀가 안됨. |
| 고장원인
저장기능 |
최근에
동작된 내용을 검색하는 기능 (Test 모드 동작 포함) |
최종동작(Last
Trip)에서 3회까지 운전중에도 검색가능 |
| Fail
Safe |
조작전원
인가에 따른 자기진단기능 |
FS
Mode에서 기능 On / Off 선택 |
|
|
|
|
|
| * 전류(4 ~ 20mA)출력선은 실드선[2C - 1.25mm2 - CVV - SB Cable]을 사용해야 함. |
| |
|
|
|
| ◆ 정격사양 |
| 전류설정
|
과전류(Oc) |
0.1
~ 3600A (60A 이상시 외부CT사용) |
| 부족전류(Uc) |
OFF
/ 0.5 ~ 과전류설정치 이하 |
| 지락전류(Ec) |
0.03
~ 10A : 정한시, 0.03 ~ 1A : 정한시 / 반한시 선택가능, Off |
| 시간설정
|
기동지연시간(dt) |
OFF
~ 200초 |
| 과전류
동작지연시간(ot) |
0.2
~ 30초(정한시) |
| 1~30(반한시) |
| 부족전류
동작지연시간(ut) |
0.5 ~ 30초(정한시), "UC"mode가 OFF이면 "Ut"mode도
자동적으로 OFF로 전환됨. |
| 지락전류
동작지연시간(Et) |
정한시 / 반한시 : 0.05, 0. 1 ~ 1 ~ 10sec
(0.1 ~ 1sec: 0.1초씩 변화, 1 ~ 10sec : 1초씩 변화) |
| 기동시
지락동작지연시간(Et) |
OFF/1 ~ 10초, 정한시 동작에 적용됨 |
| 허용오차
|
전
류 |
I<1A
: ±0.05A, I≥1A : ±5% |
| 시
간 |
t≤3s
: ±0.2s, t >3s : ±5% |
| 조작전원
|
220 |
AC/DC85 ~ 250V, 50/60Hz
|
| 보조접점 |
O.L
|
2-SPST |
AC250V
/ 3A 저항부하 |
| GR |
1-SPST |
AC250V
/3A 저항부하 |
| 사용환경
|
온
도 |
저
장 |
-30
~ 80℃ |
| 운
전 |
-20
~ 60℃ |
| 습
도 |
30
~ 85% RH(결로가 없는 상태) |
| 표시기능
|
7-Segment
LED |
3상
전류표시, 누적운전시간표시, 트립원인표시 |
| Bar-Graph |
실부하율
표시 |
| 절연저항 |
DC
500V 10MΩ이상 |
| 내전압(IEC947-1) |
2kV,
1min 상용주파소 |
| 뇌임펄스전압(IEC1000-4-5) EFT/Burst(IEC1000-4-4)
|
1.2 x 50μs , 4kV(0˚, 90˚, 180˚, 270˚)
|
| ±2kV, 1min |
| 정전기(IEC1000-4-2) |
±8kV (Air discharge) |
| ±4kV (Air discharge) |
| High
Frequency(IEC1000-4-12) |
2.5kV, 1MHz |
|
| |
|
|
|

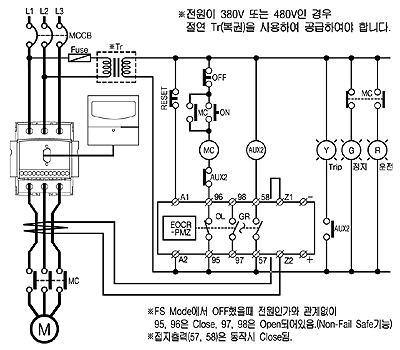

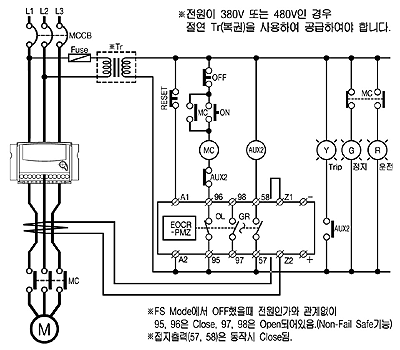

| ◆ 결선도 |
EOCR-PMZ
|
EOCR-PFZ
|
|
|
|
|
