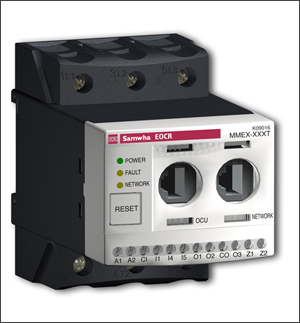

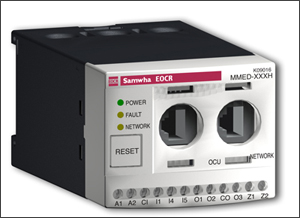

• 로컬 및 원격 ON-OFF 기능 보유
• 다양한 기동 방식 지원 : 직입, 스타 델타, 인버터
• RS-485 MODBUS 통신 기본 내장
• 다양한 방식의 제어 가능 : LOP, MCC, AUTO, COMM
• 인버터 사용 환경에 적합 : 저주파수(5~200Hz) 사용 가능
• Monitoring 기능 강화 : 원거리(150M) 실시간 감시 기능
• 열축적 반한시 / 정한시 / 반한시 선택으로 완벽 보호
• Bar Graph 표시 기능 : 설정 전류에 대한 운전 전류 비율
• 최종 3회의 고장정보 기록 : 고장종류, 고장전류, 고장시각
• 날짜 및 시간 설정 : 년/월/일/시/분/초
• 재기동 제한 기능, 운전 시간 저장 기능
• 3상 전류 및 누설 전류 순환 표시 기능
• 3상 / 단상 설정 가능
• 보안 설정 기능 : Password 기능
• PC를 통한 설정 및 모니터링 지원 : PCON 소프트웨어 무료제공
• 일반 / 지락 / ZCT 내장형 제품 중 선택
• 실시간 프로세싱, 고정밀
|
|
|
  |
|
|
◆ 보호기능
|
|
| 항목 |
동작 조건 / 설정 범위 |
동작시간 |
| 과전류 |
설정전류 보다 높은 전류가 흘렀을 경우
정한시 : 0.5~6A (05 선택시), 5~100A (80 선택시)
반한시/열축적 반한시 : 0.5~6A (05 선택시), 5~32A (80 선택시) |
정한시 : 0.2~120초 설정가능
열축적 반한시/반한시 : 1~30 Class |
| 부족전류 |
설정전류 보다 낮은 전류가 흘렀을 경우
0.5~oc (05 선택시), 5~oc (80 선택시) |
0.5~oc (05 선택시), 5~oc (80 선택시) |
| 결 상 |
상간의 전류 편차가 85% 이상일 경우 동작.
동작여부 설정가능. |
0.5~5초 설정가능 |
| 역 상 |
상순이 바뀌어 입력될 때. 동작여부 설정가능 |
0.15초 이내 |
| Stall |
기동시에 설정전류 보다 높은 전류가 계속 입력되고 기동시에만 적용됨. 과전류(oc) 설정값의 배수로 설정.
oc × Sc < 45 (05 선택시), oc × Sc < 240 (80 선택시) |
D-Time 경과후 0.5초 이내
D-Time : 0으로 설정시 동작안함 |
| Jam |
운전중 급속한 부하의 증가로 설정전류 이상의 전류가 흐를 경우. 운전 중에만 적용됨. 과전류 설정값의 배수로 설정.
흐를 경우. 운전 중에만 적용됨. 과전류 설정값의 배수로 설정. |
0.2~10초 설정가능
0.2~10초 설정가능 |
| 불평형 |
상간 전류 불평형율이 설정 이상으로 편차가 있을 경우, 10~50% 설정가능
불평형율=(최대 상전류-최소 상전류)/최대 상전류 x 100% |
1~10초 설정가능 |
| 지락전류1) |
설정된 지락전류 보다 높은 지락전류가 흘렀을 경우.
oFF 0.03-2.5A (Lo 선택시) 또는 1.0-10A (Hi 선택시) |
0.05~10초 설정가능 (MMEB 모델은 0.1~10초 설정가능) |
|
|
| 제어기능 |
내용 |
동작 조건 특성 |
| 기동 방법 선택 |
직입 기동 |
비가역 직입 기동 |
| Y-D 기동 |
Y 기동 시간 : 0.1~999초, Y-D 절환 시간 : 0.0~3초 |
| 운전 모드 선택 |
LOP |
Local Operation Panel |
| MCC (HMI) |
Motor Control Center, OCU에 의한 운전 |
| AUTO (PLC) |
PLC, DCS 자동 운전 |
| Network |
RS-485 MODBUS 통신에 의한 운전 |
제어채널
LOP가 있는 경우
(AUTO 는 2Wire만 가능함) |
입력 |
기능 |
선택된 제어 채널 |
| LOP |
AUTO |
MCC |
COMM |
| I1 |
RUN |
OFF→ON |
ON |
무시됨 |
| STOP |
기능없음 |
OFF |
| I4 |
STOP |
2초 이하의 OFF |
기능없음 |
기능없음 |
| LOCAL 전환 |
ON |
ON |
ON |
| REMOTE 전환 |
2초 이상의 OFF |
OFF |
OFF |
| LCP가 없는 경우 |
AUTO-3Wire |
I1 |
RUN |
기능없음 |
OFF→ON |
무시됨 |
| I4 |
STOP |
기능없음 |
OFF |
| AUTO-2Wire |
I1 |
RUN |
기능없음 |
ON |
무시됨 |
| STOP |
기능없음 |
OFF |
| I4 |
|
기능없음 |
무시됨 |
|
|
|
◆ 정격사양
|
|
| 과전류 설정범위(A) |
정한시: 0.5~6A (05 선택시), 5~100A(80선택시) |
| 반한시/열축적반한시 : 0.5~6A(05선택시), 5~32A(80 선택시) |
| 저전류 설정범위(A) |
0.5~oc (05 선택시), 5~oc (80선택시) |
| 과부하 특성곡선 |
정한시(Def) / 반한시(Inv) / 열축적반한시(th) |
| 누설지락전류 설정범위(A) |
oFF, 0.03~2.5A (Lo선택시) 또는 1.0~10A(Hi선택시) |
| 동작시간 특성 |
기동지연 |
0~200s |
| 정한시 과전류 동작시간 |
0.2~120s |
| 반한시 과전류 특성곡선 |
1~30 Class |
| 누설지락전류 동작시간 |
0.05~10s (MMEB 모델은 0.1~10s) |
| 기동시 누설지락검출 지연시간 |
0~30s |
| 자동복귀시간 |
0.5s~20min. |
| 복귀형태 |
수동 (H-r) / 원방 (E-r) / 자동 (A-r) |
| 제어전원 |
정격전압 |
100~240VAC, 24VDC, 100~125VDC |
| 허용 입력 전압 |
정격의 85%~110% (of rated voltage) |
| 주파수 |
50/60Hz |
| 소비전력 |
7VA 이하 (Less than) |
| 출력접점 |
용량 |
3A/250VAC Resistive. |
| 구성 |
NO output: O1,O2,O3 |
| 표시기능 |
7 Segment LED |
계측전류, 고장정보, 설정값 표시 |
| Bar graph |
부하율 표시 (50~120%) |
| 통신방식 |
Modbus-RTU/ RS-485 |
| 취부방식 |
판넬 매입형 (Flush mounting) |
| 절연저항 |
회로와 외함 간 |
DC500V 10㏁ 이상 |
| 절연내압 회로와 외함 |
2KV, 50/60Hz, 1 분(min) |
| 접점 상호 간 |
1KV, 50/60Hz, 1 분(min) |
| 회로간 |
2KV, 50/60Hz, 1 분(min) |
| Electrostatic Discharge(ESD) |
IEC61000-4-2 / IEC60255-22-2 |
Level 3 : Air Discharge : ±8KV, Contact Discharge : ±6KV |
| Radiated Disturbance |
IEC61000-4-3 / IEC60255-22-3 |
Level 3 : 10V/m, 80 ~ 1000MHz |
| Conducted Disturbance |
IEC61000-4-6 / IEC60255-22-6 |
Level 3 : 10V,0.15~80MHz |
| EFT/Burst |
IEC61000-4-4 / IEC60255-22-4 |
Level 3 : ±2KV, 1 Min |
| Surge |
IEC61000-4-5 / IEC60255-22-5 |
Level 3 : 1.2 x 50μs, ±4KV (0。, 90。, 180。, 270。 |
| Emission |
CISPR11 / IEC60255-22-26 |
Class A (Conducted and Radiated) |
| 사용환경 |
온도 |
보관 |
-40。C ~ +85。C |
| 운전 |
-20。C ~ +60。C |
| 습도 |
30~85% RH (결로가 없는 상태) |
| 치수 |
본체 |
EU |
70W x 56.3H x 108.1D |

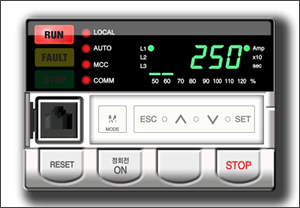

| 디스플레이장치 |
OCU |
108W x 74H x 38.6D |
| 무게 |
MMED : 295g, MMEB : 330g, MMEZ : 295g |
| OCU : 180g, 1M cable : 55g |
|
|
|
