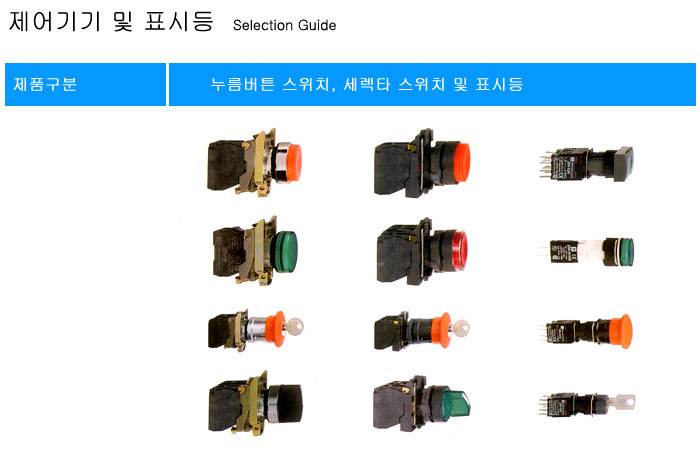

| 제품구분 |
고객맞춤형 조합제품
크롬도금처리된 금속취부형
원형조작부 |
이중절연처리된 프라스틱 취부형
원형 및 정사각 조작부
|
이중절연처리된 프라스틱 취부형
원형 및 정사각, 직사각 조작부
|
| 고정용 Hole 크기 |
Ø22 |
Ø16 |
| 제품종류 |
누름버튼 스위치,
버섯머리형 비상정지 스위치, 세렉타 스위치, 조광형 누름버튼 스위치, 표시등
|
| 결선방법 |
나사조임식 터미날
결선
PCB용 아답터 결선
|
속결(Faston)커넥터
PCB납땜용 PIN |
IEC529 및 NFC20-010에
따른 보호등급 (IP등급) |
IP 65
IP 66(고무커버형 누름버튼스위치)
|
IP 65
|
| 제품명 |
Harmony style 4
XB4 |
|
|
|
| |
 |
| |

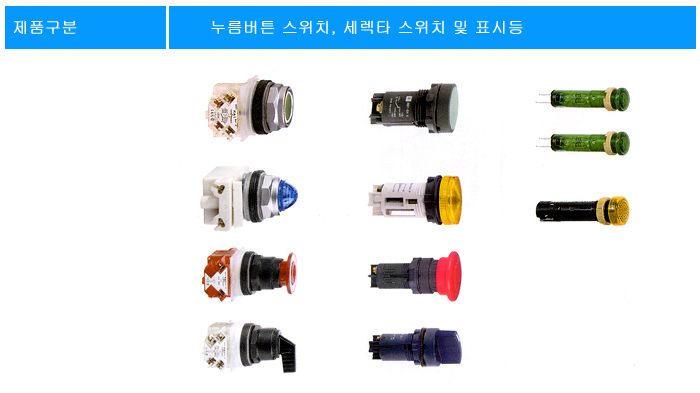

| 제품구분 |
크롬도금처리된 금속취부형
육각형조작부
|
일체형제품
이중절연처리된 프라스틱 취부형
원형조작부 |
소형
저전력소비형
원형표시부 |
| 고정용 Hole 크기 |
Ø30 |
Ø22
및 Ø25 |
Ø8 및 Ø12 |
| 제품종류 |
누름버튼 스위치
버섯머리형 비상정지 스위치
세렉타 스위치
조광형 누름버튼 스위치
표시등
|
누름버튼 스위치LED형
표시기
버섯머리형 비상정지 스위치
세렉타 스위치
표시등
|
LED형 표시기
|
| 결선방법 |
나사조임식 또는
케이블 클렘프 결선
|
나사조임식 터미날
결선 |
나사조임식 터미날
결선 |
IEC529 및 NFC20-010에
따른 보호등급 (IP등급) |
|
IP 40
|
IP 54
|
IP 40
IP 65
|
| 제품명 |
Harmony style 9
9001 |
Harmony style 7
XB7
XB7
"Series E" "Series
P"
|
|
|
| |
 |
|

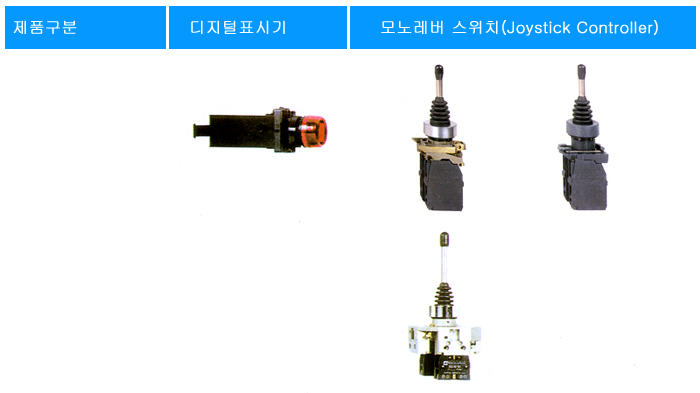

| 제품구분 |
LED표시기
7 Segment + 소수점
|
크롬 도기
처리된 금속
|
흑색
프라스틱
구조 |
| 고정용 Hole 크기 |
Ø22
|
| 제품종류 |
고객맞춤형 디지탈 표시기
body+single-digit head
|
2 또는 4방향
스프링 복귀형 또는 일반형
|
| 결선방법 |
Push-on 커넥터
|
나사조임식 또는 케이블
클램프식 결선
|
IEC529 및 NFC20-010에
따른 보호등급 (IP등급) |
IP 65
|
IP 65 (XD-PA)
IP 66 (XD2-GR)
|
IP 65
|
| 제품명 |
ZA2-VA
|
|
|
|
|
 |
| |

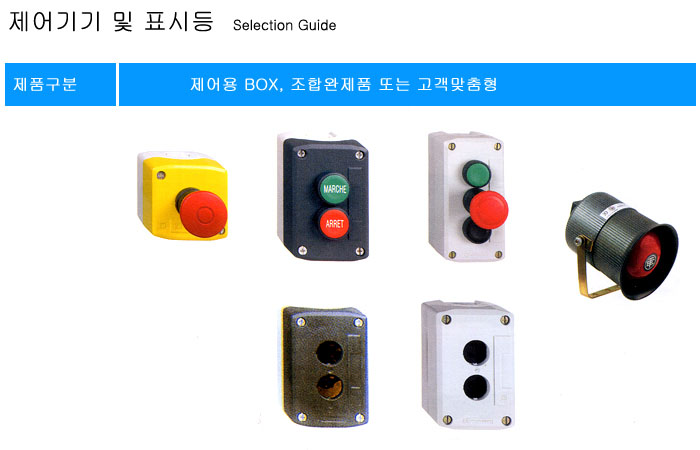

| 외부형태 |
조합완제품 또는
고객맞춤형 빈 BOX
Harmony Style 5 제어기기 및
표시등 사용
|
조합완제품 또는
고객
맞춤형 빈 BOX
Harmony Style 7
일체형 제어기기 및
표시등 사용
|
사이렌 |
| 제품소재 |
폴리카본 플라스틱
|
폴리에티렌 |
- |
| 색 상 |
연회색 베이스
황색뚜껑 |
연회색 베이스
진회색뚜껑 |
연회색 베이스
및 뚜껑
|
- |
| 취부방법 |
Ø22 비상정지스위치
1개 취부
|
Ø22 누름버튼스위치류
및 표시등 1,2 또는
3개 취부(조합제품)
1~5개 취부(빈 BOX) |
Ø22 누름버튼스위치류
및 표시등 1,2 또는
3개 취부(조합제품)
1~3개 취부(빈 BOX)
|
- |
| IP등급 |
IP 65
|
IP 40
|
IP 40
|
| 제품종류 및 기능 |
비상정지
|
기동 또는 정지
기동-정지
(표시기능포함)
이동제어 |
기동 또는 정지
이동제어 |
Power : 106 dB |
| 결선방법 |
Knock-outs |
| 제품명 |
XAL-K
|
XAL-D, XAL-G |
|
|
|
| |
 |

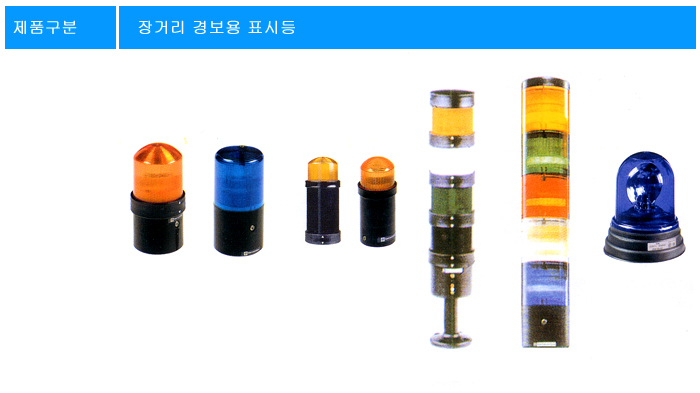

| 외부형태 |
조합완제품 :
경광등
|
소형 경광등 |
조립식 경광등
(고객맞춤형 탑형표시등)
|
회전 경광등 |
| 제품소재 |
- |
| 색 상 |
녹색, 적색, 주황색, 청색, 황색 |
| 취부방법 |
직접고정 :
2xØ4.5 또는 M4
지지튜브고정 :
4xØ5.5 또는 M5
|
직접고정
3xØ3.3 또는 M3 |
직접고정 :
2xØ4.5 또는 M4
지지튜브고정 :
4xØ5.5 또는 M5
|
직접고정
3xØ6.5 |
| IP등급 |
IP 65
|
IP 40 |
IP 65
|
IP 40 |
IP 65
|
| 제품종류 및 기능 |
일반등용 경광등
플래쉬 등용 경광등
"플래쉬" 방전등용 경광등
|
일반등용 경광등
"플래쉬" 방전등용
경광등 |
최대 5개의 조합으로
구성할 수 있음 :
일반등용 조광랜즈 유니트
플래쉬등용 조광랜드 유니트 " 플래쉬"
방전등용 조광랜드 유니트 |
백열전구 또는
할로겐전구 사용 |
| 결선방법 |
나사조임식 터미날
결선 |
| 제품명 |
XVB-L
|
XVD-L |
XVD-LS |
|
XVD-C |
|
|
