| ◆ 주요특징 |
|
- MCU(Micro Controller Unit) 내장
- Real Time Processing / Higher Precision
- 과전류 보호범위 : 0.5~60A, Wide Range Protection (외부 CT사용시 1~960A)
- 부족전류 보호범위 : 설정 과전류 이하
- 동작시간 특성
정한시 - 0.5~60A (60A이상은 외부 CT조합)
반 한시 - 0.5~10A (11A이상은 외부 CT조합사용)
- 부족전류 Trip 출력
- 부 족전류 출력은 OC출력과 공유되도록 출하되지만 “ALo” Mode에서 “U”를 선택하면 “AL” Mode는 자동으로
oFF(- -)가 되며 AL출력 (07┫┣08)이 부족전류(UC) 전용출력접점으로 자동전환됨
- 디지털 디스플레이
- 3상 전류자동순환표시 : Digital Ammeter(각상 5초간격) / 수동순환에 의한 1상 고정표시 가능
- 동작원인 디지털 표시 : Easy Troubleshooting
- 최종 동작원인 확인기능 : 3회까지의 Trip원인 및 Trip시 전류확인가능, 정전 후 복전시에도 가능
- 수동(즉시)/전기적(원방)복귀
- Fail Safe 기능 (FS:ON)
- 자기진단 기능
- 계전기에 전원을 인가하면 계전기가 정상일 때 여자되는 기능(설정으로 선택가능)

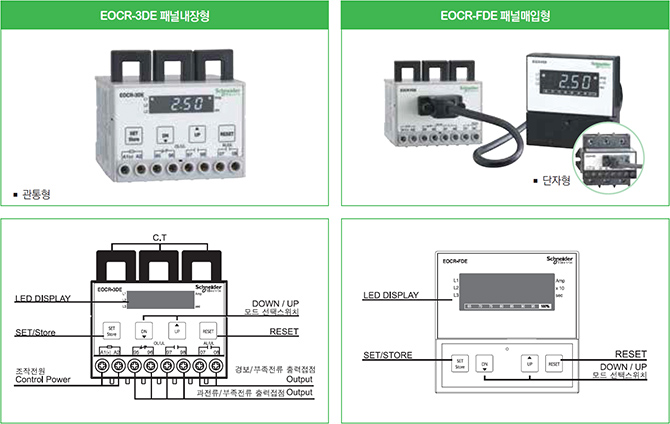

- 단자형과 관통형으로 다양한 설치환경에 적용이 가능
- 인버터와 같은 주파수 변환기기 계통에도 원할한 동작 : 주파수 대응 범위는 20~400HzEOCR
|
|
| ◆ 보호기능 및 특성 |
|
| 보호기능 |
동작시간 |
| 과 전 류 |
설정된 ot에 따라 동작 |
| 부족전류 |
설정된 ut에 따라 동작 |
| 결 상 |
3초 이내 |
| 역 상 |
0.1~0.3초 |
| 불 평 형 |
8초 이내 |
| 구 속 |
Lock |
dt 경과 후 0.5초 이내 동작(정한시 동작) |
| Stall |
0.5, 1~10초(정한시 동작) |
|
|
| ◆ 정격사양 |
|
| 기능 및 특성 |
정격사항 |
| 전류설정 |
과전류 |
전류설정범위표 참조 |
| 부족전류 |
0.5~59A / oFF(외부CT사용시 : 800이하) |
| 불 평 형 |
5%~50% (상 전류 불평형율) / oFF |
| 시간설정 |
기동지연시간 |
D-Time |
1~200초(정한시), 0~200초(반한시) |
| 동작시간 |
O-Time |
0.5~30초(정한시), 1~30(반한시) |
| 복 귀 |
수동(즉시)복귀 / 전기적 복귀 |
| 동작시간특성 |
과전류 |
정한시/반한시 선택 |
| 전류설정시 유의사항 및 외부CT조합 참조 |
| 부족전류 |
정한시 |
| 허용오차 |
전류 |
I<1A : ±0.2A, I≥1A : ±5% |
| 시간 |
t≤3s : ±0.2s, t〉3s : ±5% |
| 사용환경 |
온도 |
저장(Store) |
-30℃~+80℃ |
| 운전(Operation) |
-20℃~+60℃ |
| 습도 |
30~85%RH(결로가 없는 상태) |
| 조작전원 |
- AC/DC 24V |
| - AC/DC 100~240V |
| 출력접점 |
OC/UC |
2-SPST |
AC250V / 3A 저항부하 |
| AL/UC |
1-SPST |
AC250V / 3A 저항부하 |
| 절연저항 |
회로와 외함 |
500VDC에서 10MΩ 이상 |
| 절연내압 |
회로와 외함 |
2kV, 60Hz, 1 Min |
| 접점 상호간 |
1kV, 60Hz, 1 Min |
| 회로간 |
2kV, 60Hz, 1 Min |
| 취부방식 |
35mm Din Rail 또는 Panel |
|
|

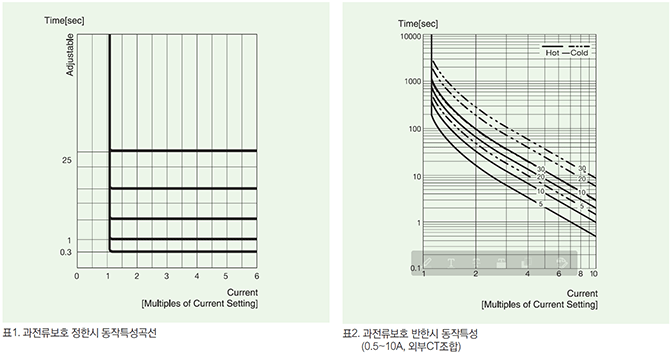

| ◆ 과전류 동작시간 특성곡선 |
|
|
|
|

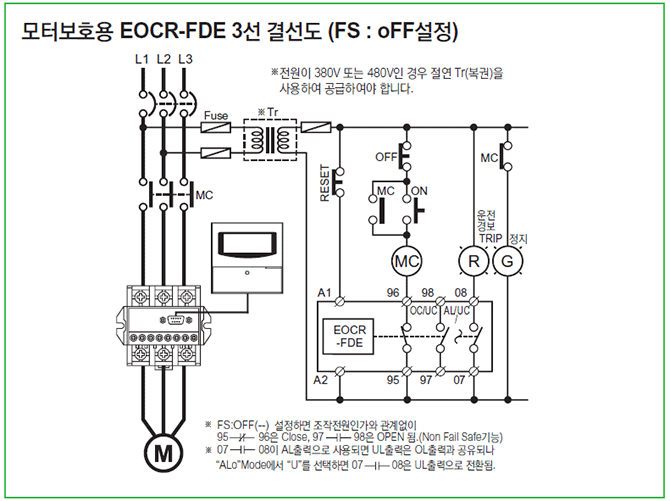

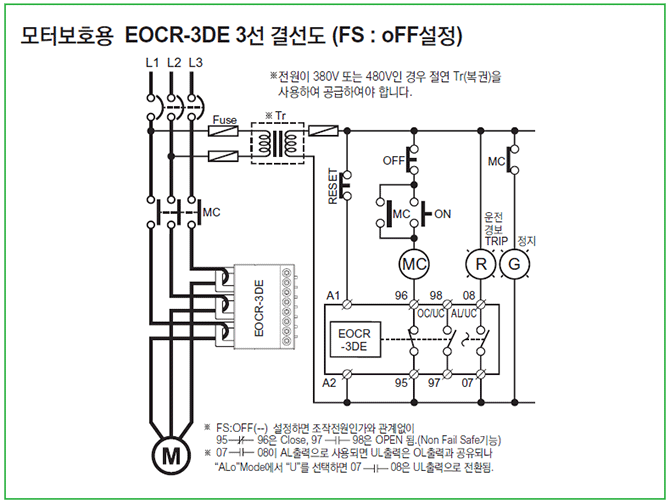

| ◆ 결선도 예시 |
|
|
|
|
|
