• MCU( Microprocessor Control Unit ) 내장
• 하나의 Model로 0.1 ~ 800A까지 보호(외부 CT사용 : 2차전류5A)
• 3상전류 및 접지전류(누설전류포함)자동순환표시 : Digital Ammeter(각상5초간격)
• 동작원인 표시 : 문자와 숫자를 사용하여 알기 쉽게 표시함.
• 복귀방법 및 자동복귀시간 설정가능
• 동작시간 특성 설정(DIP SW#3) : 정한시 / 반한시 선택
• 표시범위 확대 : 기존의 4Digit 표시부 -> 5 Digit표시부
• 최종동작 원인 확인 기능 : Trip원인 및 Trip시 전류확인 가능
• Pulse Rotary Switch에 의한 설정Mode 및 설정치조정의 편리성 제공
• - 하나의 Switch(knob)로 Mode선택 및 설정
- 정확한 Setting가능
• Total Running Time 및 설정가능 누적 Timer기능
- 설정한 운전시간 경과시 경보 출력 : 베어링교체 및 윤활유 주기확인등
• Bar-Graph : 설정전류에 대한 모터의 부하율 표시
• 패널 매입형으로 3상 전류계기능 : FMZ
• 지락보호형
|
| |
|
|
|
| ◆ 보호기능 및 특성 |
|
보호기능
|
동작시간
|
동작조건특성
|
|
과전류
|
설정된 ot에
따라 동작
|
반한시 / 정한시
선택가능
|
|
부족전류
|
설정된 ut에
따라 동작
|
정한시동작
|
|
결 상
|
3초이내
|
|
|
역 상
|
0.1초
|
DIP SW2로
기능 무시 가능
|
|
불평형
|
8초 이내
|
상간전류편차 50%이상
|
|
구 속
|
stall
|
1 ~ 10초
|
설정전류의
180%이상, OFF설정(Definite 사용시)
|
|
lock
|
0.5초
동작
|
설정전류의
2 ~ 10배, OFF설정(Definite 사용시)
|
|
지
락
|
설정된 Et에 따라
동작
|
정한시 동작
|
|
보조기능
|
동작시간
|
동작조건특성
|
|
운전시간
누적표시
|
off ~
9990시간 설정(10시간단위)
|
모터를 가동할때만
시간이 누적됨(설정가능)
|
|
총운전시간
|
설치후부터
총 모터운전시간기록(99999시간까지 표시)
|
공장출하시
0시간으로 설정된이후 도중에서 변경 불가능함.
|
|
동작원인
저장기능
|
최근에 동작된 내용
검색하는 기능(Test 모드 동작 포함)
|
운전중에도 검색가능
|
|
Fail
safe
|
조작전원
인가에 따른 접점의 여자 기능
|
NVR SW.로
기능무시
|
|
| |
|
|
|
| ◆ 정격사양 |
|
전류설정
|
과전류
|
0.1 ~ 800A
(60A이상시 외부CT사용)
|
|
부족전류
|
OFF,
0.5 ~ 과전류설정치 이하
|
|
지락전류
|
A
Type : 0.03 ~ 2.5A, B Type : 0.5 ~ 10A |
|
시간설정
|
기동지연(dt)
|
Off ~
200초
|
|
과전류
/ 동작시간(ot)
|
0.2
~ 30초(정한시) |
| 1
~ 30(반한시) |
|
부족전류
/ 동작시간(ut)
|
0.5 ~
30초(정한시)
|
|
지락동작지연(Et)
|
0.1
~ 10초 |
|
조작전원
|
220
|
AC/DC85
~ 250V, 50/60HZ |
|
보조접점
|
O.L
|
1-SPST
|
AC250V
/ 3A 저항부하
|
|
G.R
|
1-SPST |
AC250V
/ 3A 저항부하 |
|
허용오차
|
전 류
|
05:
I<1A : ±0.05A, 1A≤I≤60A : ±5%
|
|
시 간
|
60 :
5A≤I≤90A : ±5%, t≤3s
: ±0.2s, t>3s : ±5%
|
|
사용환경
|
온 도
|
저장시
|
-30 ~ 80℃
|
|
운전시
|
-20 ~
60℃
|
|
습 도
|
30 ~
85% RH(결로가 없는 상태)
|
|
표시기능
|
7-seqment
LED
|
3상 전류표시,
누적운전시간표시, 트립원인표시
|
|
Bar-Graph
|
실부하율
표시 |
|
절연저항
|
DC
500V 100MΩ이상
|
|
|
내전압
|
2KV,
1min상용주파수
|
IEC
60255-5 |
|
뇌임펄스전압
|
1.2
x 50 ± 4kv ( 0˚, 90˚,180˚, 270˚ )
|
IEC
60255-22-5 |
|
EFT/Burst
|
±
2KV,1min
|
IEC
60255-22-4 |
|
1MHz
Burst
|
±
2.5kv,1MHz
|
IEC
60255-22-1 |
|
정전기(ESD)
|
±8KV(Air
discharge)
|
IEC 60255-22-2
|
|
±4kv(contact
discharge)
|
|
| |
|
|
|

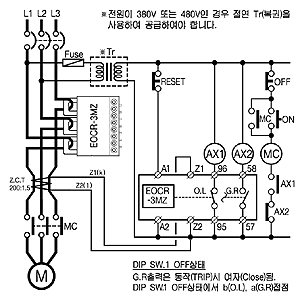

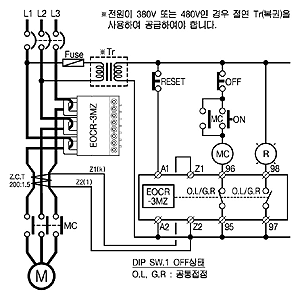

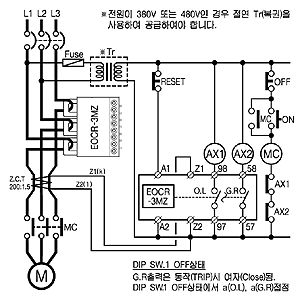

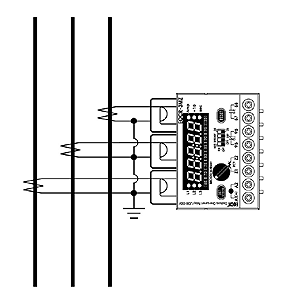

| ◆ EOCR-3MZ결선도 |
|
|
| | | |
|
|
| |
|
|
|

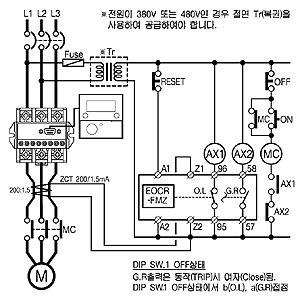

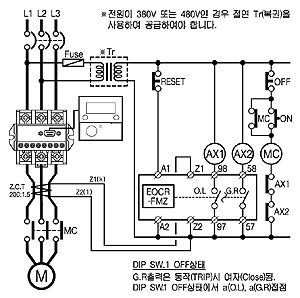

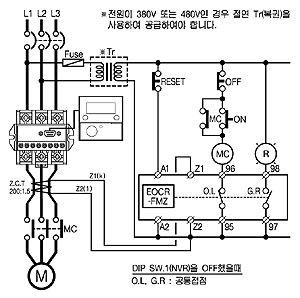

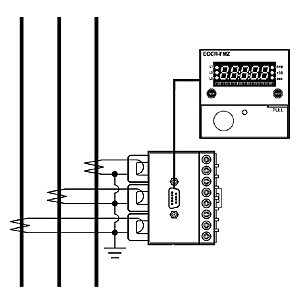

| ◆ EOCR-FMZ결선도 |
|
|
| | | |
|
|
| |
|
|
|
SW1(NVR)을 On위치에 두고 A1, A2에 조작전원을 인가하면
OL출력 95  96은 Open, 97  98은 Close로 전환됨
|
|
|
|
